3.KR-300S/300/3100-E4... > 전자식스위치(센서)

제품의 특징

3가지 선택 기능(기본 : 온/오프)/비상동작기능/비상 & 스위치 기능/…

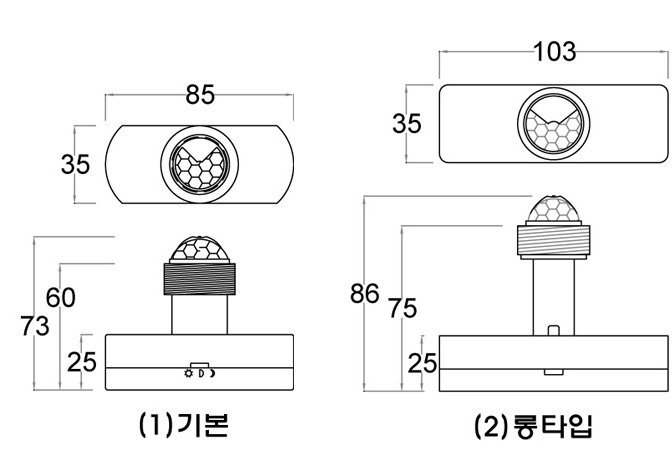

DIMENSION

일반 타입 / 중계기 타입

사이즈(W x L x T x H)

취부방식

대기 시 전압

(컨버터 최대 출력 전압 기준)

정격

(1)기본 - W : 85, L : 35, T : 25, H : 73

(2)롱타입 - W : 103, L : 35, T : 25, H : 86

등기구 내부 설치용

48V미만

DC 20V ~ 40V, 1.6A

비상 / 비상 & 스위치 타입

사이즈(W x L x T x H)

취부방식

대기 시 전압

(컨버터 최대 출력 전압 기준)

정격

(1)기본 - W : 85, L : 35, T : 25, H : 73

(2)롱타입 - W : 103, L : 35, T : 25, H : 86

등기구 내부 설치용

48V미만

AC 220V(상용, 비상, 스위치 전원)

DC 20V ~ 40V(DC 전원)

1.6A

SPECIFICATION

본문

일반 타입

모델명	KR-300(기본)	코드 : A
	KR-300-L(롱타입)	코드 : B
사용 가능 부하	LED
부하용량	LED 60W 미만
감지방식	복합감지형(적외선 인체 감지형 & 조도 감지형)
제어방식	고가의 마이컴 디지털제어
주문 생산(단가상승)	감도 : 고감도(지면~천장:5m이하) 시간 : 25초~180초 기능 : 1.디밍 / 2.페이드 인_아웃 / 3.페이드 인_아웃+디밍
특징	노이즈 차단 강화 : 전원(생활가전제품 모터노이즈), 환풍기, 엘레베이터 고감도 : 계단천장이 높은곳에 사용가능
비고	센서1개 등기구1개 연결 사용(※ 별도 주문 제작 불가)

비상 & 스위치 타입

모델명	KR-300S-L-E3SW(3선식/롱타입)	코드 : C
사용 가능 부하	LED
부하용량	LED 60W 미만
감지방식	복합감지형(적외선 인체 감지형 & 조도 감지형)
제어방식	고가의 마이컴 디지털제어
주문 생산(단가상승)	감도 : 고감도(지면~천장:5m이하) 시간 : 25초~180초 기능 : 1.디밍 / 2.페이드 인_아웃 / 3.페이드 인_아웃+디밍
특징	노이즈 차단 강화 : 전원(생활가전제품 모터노이즈), 환풍기, 엘레베이터 고감도 : 계단천장이 높은곳에 사용가능 비상 또는 스위치 기능을 개별 및 동시 사용가능 -> 비상 & 스위치 기능 : 상시점등
비고	-당사 비상 3선식 센서는 상용 전원이 투입된 상태에서 비상전원이 동시에 투입되어야 비상 동작 기능을하며, 비상 4선식 센서는 상용전원 투입 여부에 상관없이 비상 전원이 투입 될 경우 비상 동작이 구동되는 방식입니다. 현장 여건에 맞춰 구매하여 사용하시기 바랍니다. 센서1개 등기구1개 연결 사용(※ 별도 주문 제작 불가)

비상 타입

모델명	KR-3100-E4(4선식/기본) - 특허제품	코드 : D
	KR-3100-L-E4(4선식/롱타입) - 특허제품	코드 : E
사용 가능 부하	LED
부하용량	LED 60W 미만
감지방식	복합감지형(적외선 인체 감지형 & 조도 감지형)
제어방식	고가의 마이컴 디지털제어
주문 생산(단가상승)	감도 : 고감도(지면~천장:5m이하) 시간 : 25초~180초 기능 : 1.디밍 / 2.페이드 인_아웃 / 3.페이드 인_아웃+디밍
특징	노이즈 차단 강화 : 전원(생활가전제품 모터노이즈), 환풍기, 엘레베이터 고감도 : 계단천장이 높은곳에 사용가능 비상 동작 기능 (4선식) : 상시점등
비고	-당사 비상 3선식 센서는 상용 전원이 투입된 상태에서 비상전원이 동시에 투입되어야 비상 동작 기능을하며, 비상 4선식 센서는 상용전원 투입 여부에 상관없이 비상 전원이 투입 될 경우 비상 동작이 구동되는 방식입니다. 현장 여건에 맞춰 구매하여 사용하시기 바랍니다. 센서1개 등기구1개 연결 사용(※ 별도 주문 제작 불가)

중계기 타입

모델명	KR-300S(기본)	코드 : F
	KR-300S-L(롱타입)	코드 : G
사용 가능 부하	LED
부하용량	LED 60W 미만
감지방식	복합감지형(적외선 인체 감지형 & 조도 감지형)
제어방식	고가의 마이컴 디지털제어
주문 생산(단가상승)	감도 : 고감도(지면~천장:5m이하) 시간 : 25초~180초 기능 : 1.디밍 / 2.페이드 인_아웃 / 3.페이드 인_아웃+디밍
특징	노이즈 차단 강화 : 중계기, 전원(생활가전제품 모터노이즈), 환풍기, 엘레베이터 고감도 : 계단천장이 높은곳에 사용가능
비고	센서와 중계기 사이의 최소 이격 거리 : 1 m 이상 센서1개 등기구1개 연결 사용(※ 별도 주문 제작 불가)
